За основу формы будущего корпуса была взята избитая в других модах форма куба. Однако, были внесены некоторое ограничение, а именно минимально возможные размеры. Учитывая, что максимальная (высота) стороны материнской платы была равна 32см, то и внутренний объем должен быть 32х32х32см. Вторым условием мода было создание из максимально простого и доступного материала, для обработки которого не нужно высокотехнологичных и дорогих процессов (лазерная резка, аэрография и т.п.). В начале хотелось создать куб из массива натурального дерева 16-20мм толщины, который вполне можно купить в строительных магазинах, но однако, в ближайшем магазине цена оказалась довольно высокой – 300-350 рублей за 1 м2. Выбор пал на … фанеру. Да обычную фанеру толщиной 10 мм. По расчетам выходил вполне доступный лист 1500х750 мм за примерно 150 р. Дабы скрыть с сторон мода все крепления, ошибки и переделки сверху на внутренний корпус решено было сделать декор-панели из фанеры 5мм.
Работа
В принципе, весь процесс мода понятен из фотографий. Но внесу некоторые пояснения:

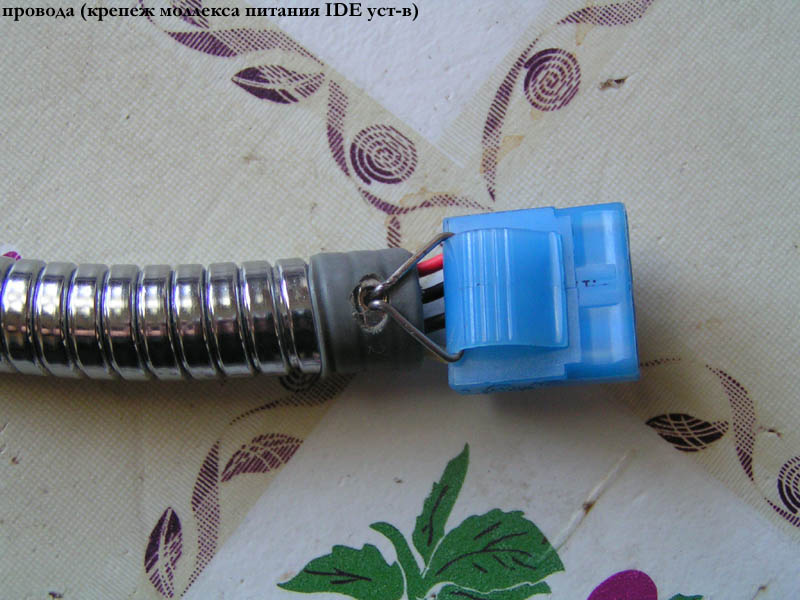

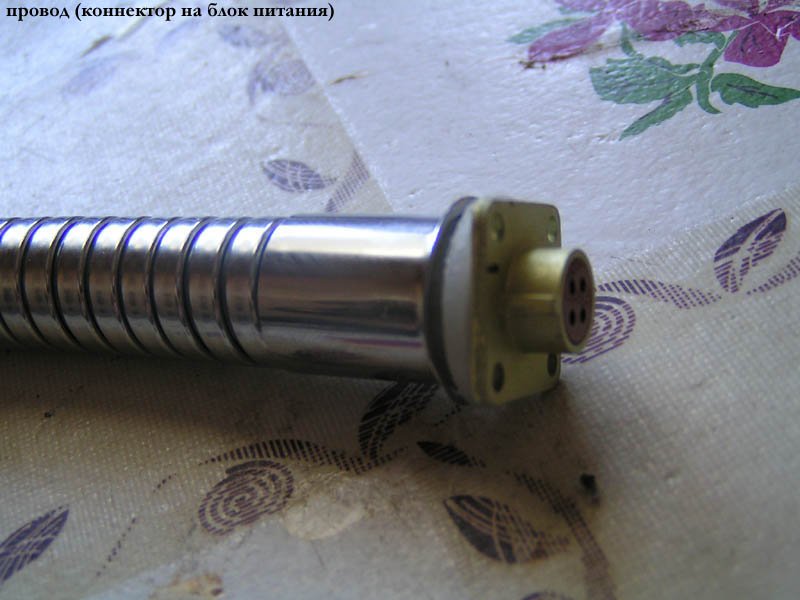

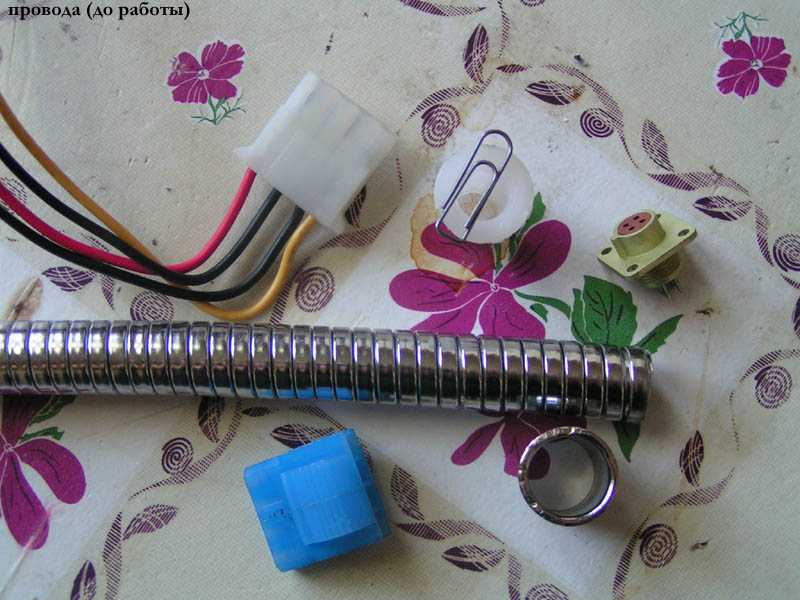

Рис.1-3. Раунд кабелей от блока питания. Решил не использовать стандартные молексы, а использовал 4-х контактные круглые разъемы, купленные в «Микронике». Душевой шланг к молексу прикреплен скобой из скрепки, а сам разъем вкручен в пластиковый уплотнитель того же душа.
Рис.4. Размещение компонентов в отсеке блока питания. Блок питания разместился перевернутым под материнской платой. Воздух, проходящий через блок питания выдувается в дно куба 120мм вентилятором. Дешевый компрессор тоже нашел себе место в блоке питания, однако я не решил экспериментировать с подключением его к общему питанию а просто вывел его кабель из корпуса, получив возможность выключать по необходимости.

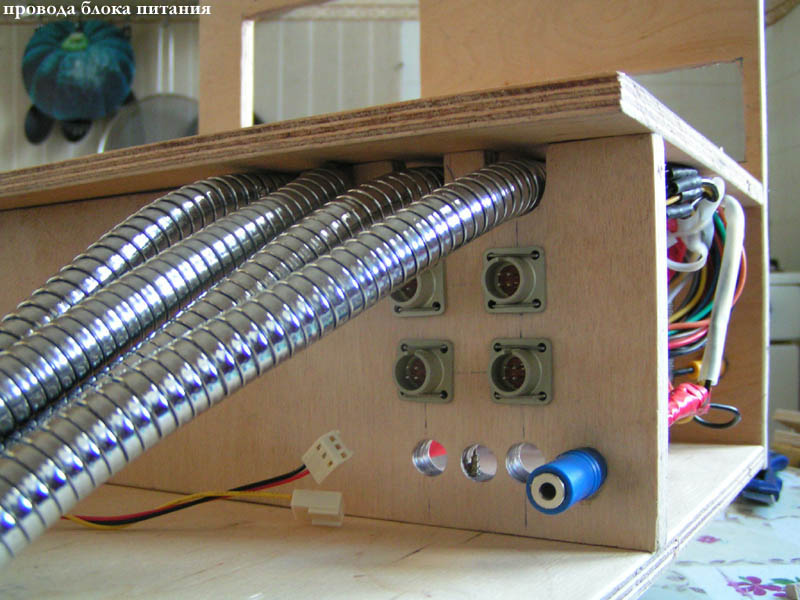

Рис.5. Один из IDE-кабелей питания не был отключен и переведен на разъем, так что он вместе с кабелями питания материнской платы выходит из блока питания. Ниже них разместились гнезда питания устройств и вклеенный разъём питания водоблока (+3В снятых с SATA).
Рис.6. задняя стенка с выпиленными отверстиями под материнскую плату и платы расширения. В центре из блока питания выходит гнездо для кабеля питания 220В. Две решетки от старых дешевых колонок превратились в защитную сетку.
Рис. 7. Корпусные вентиляторы с подсветкой защищены не только ручкой для переноски куба, но и металлической сеткой (куплена в IKEA). Сетка располагается между внутренним корпусом и декор-панелями.

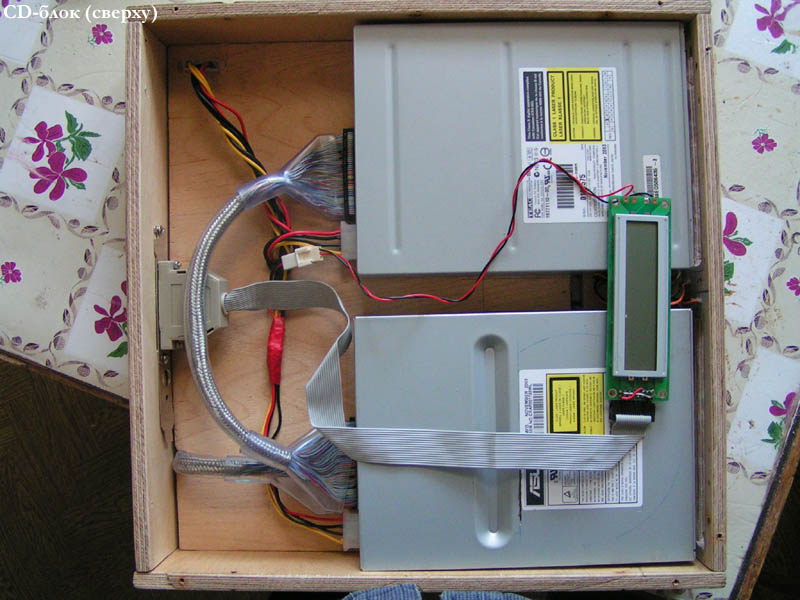

Рис. 8. В откидывающейся крышке-блоке разместились DVD и CD-RW. IDE шлейф прошел через нижнюю стенку этого блока так, что остается в корпусе. С другой стороны в стенку врезан молекс разъем, от которого уже разводится питание. Так же в заднюю стенку врезан LPT-разъем для LCD-экрана.

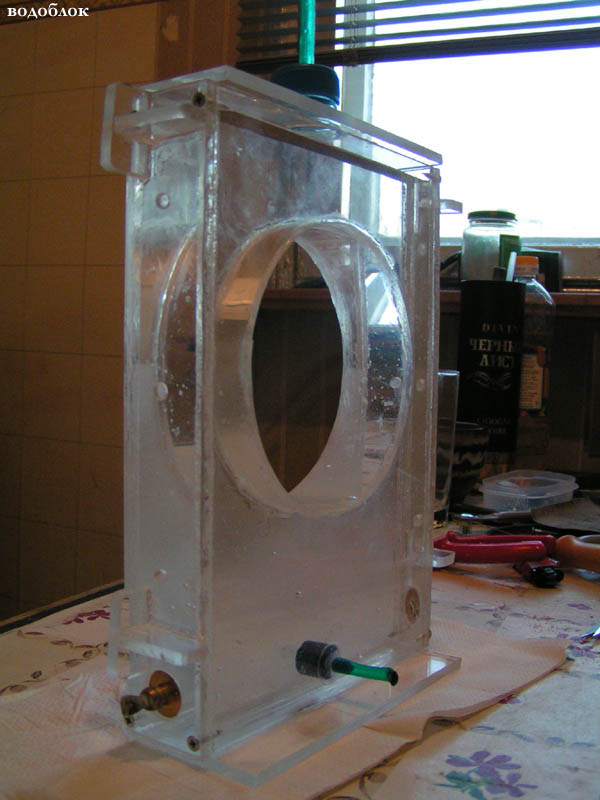

Рис. 9. Водоблок для пузырькового мода. Для залива воды в верхнюю стенку врезано отрезанное от пластиковой бутылки горлышко. Так как в перспективе было устройство водяного охлаждения то в выфрезерованные отверстия в нижней части были вклеены латунные трубки, на которых держится душевой шланг (фитинг?). В заднюю часть с низу был вклеен аквариумный распылитель – он дает большее количество пузырьков, чем просто перфорация трубок. Вплотную к большому сквозному отверстию с внутренней стороны будет прикреплена панель с необходимыми кнопками и переключателями. За подсветку водоблока отвечают шесть УФ диодов.

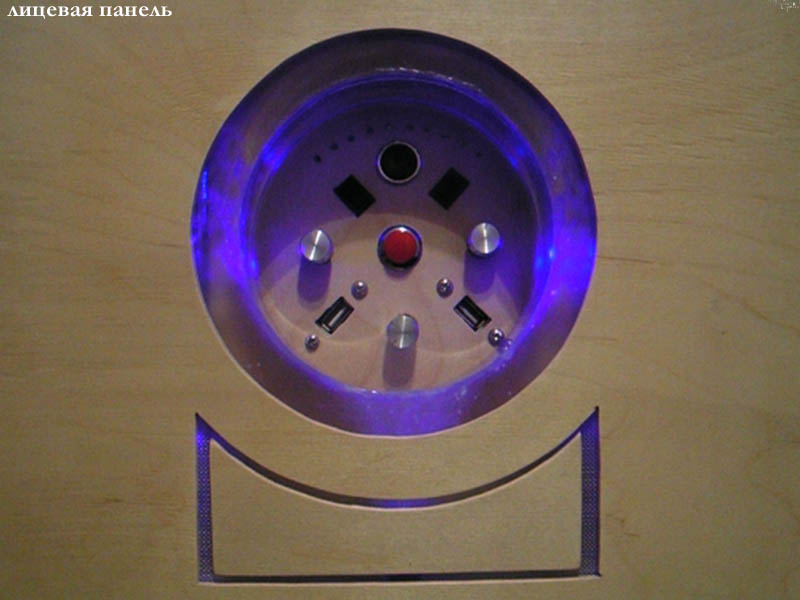

Рис. 10. Лицевая панель. Вид сзади :) На нее вынесено: кнопки сброса и питания, два переключателя на подсветку водоблока, два USB порта, 3 переменных резистора управления вентиляторами и 10-ти диодная индикация работы HDD. Так как на материнской плате контакты POWER, RESET и HDD LED уже сгруппированы вместе, то использовав многожильный провод и разъем от USB удалось свести на минимум количество проводов.

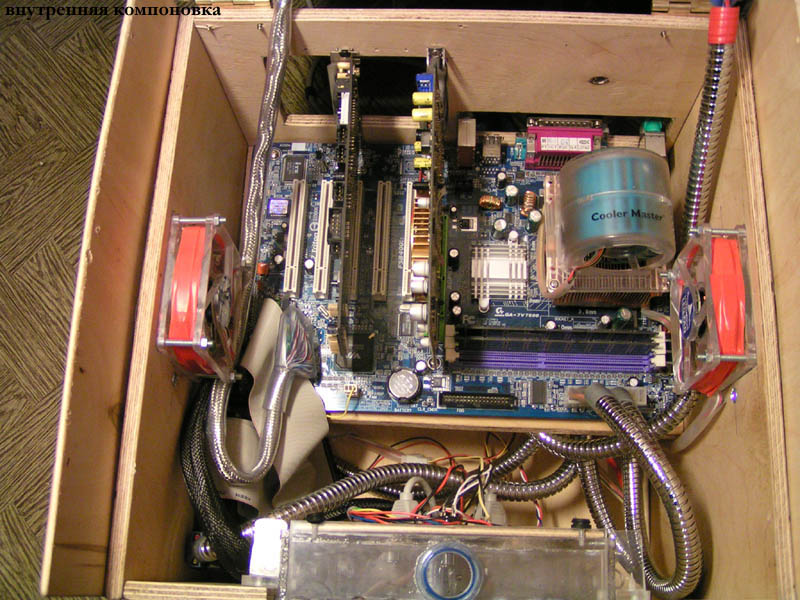

Рис 11. Собственно внутренняя компоновка. Часть воздуха вдуваемого в корпус правым вентилятором, забирается турбинным кулером процессора. Винчестер скрыт под проводами на левой стенке.

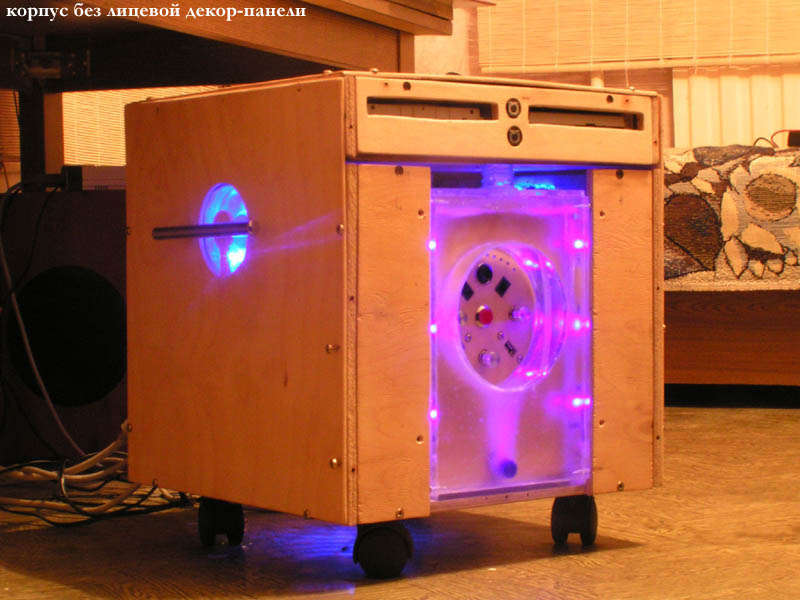

Рис.12. Корпус в включенном состоянии без лицевой декор-панели.
Рис.13. Работа пузырьков в водоблоке
Рис.14. Корпус без декор-панели в ночном режиме.

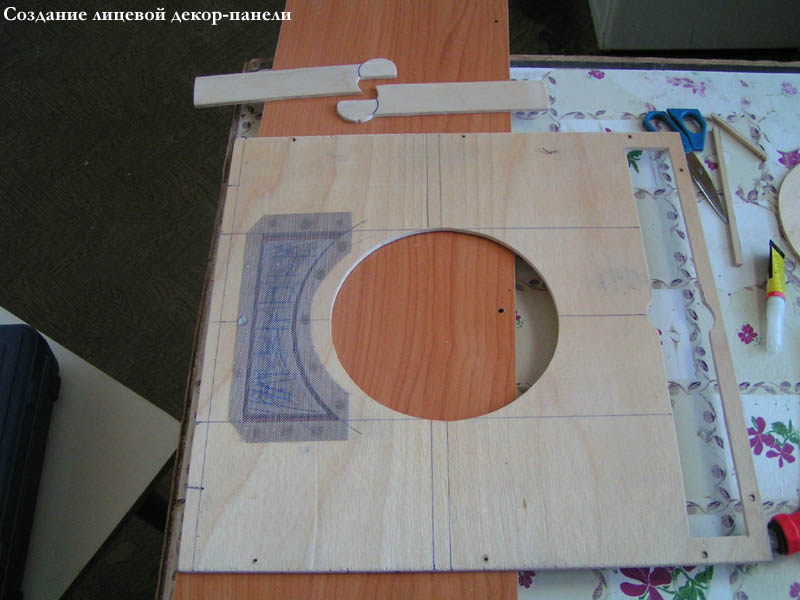

Рис.15. Лицевая декор-панель с отверстиями под DVD-CD-RW и водоблок. Чтобы добиться подсветки контура в нижней части, вырезанная часть приклеена на супер-клей к металлической сетке. Так же сразу вырезал и стелс-панели для DVD и CD-RW.
