Наверное все помнят базовое оружие у героев «Star Trek» — фазер. Предлагаем вашему вниманию проект по изготовлению точно такого же с blu-ray диодом внутри. На это затратится не более 100 долларов.
Потребуются:
Blu-ray привод от Playstation 3. Модель KEM-400AAA. $45 — Ebay Классический фазер из «Звездного пути» — $30 — Ebay Футляр для лазера Aixiz — 650 нм 5 мВт 12x30 мм $7 9-вольтовая батарея с зажимом резистор на 150 Ом небольшой кнопочный переключатель — 275-1556 — $2 — Radio Shack
Инструменты:
Паяльник и припой Небольшие отвертки Нож X-Acto Термоклей или эпоксидная смола Дремель Проволока Плоскогубцы или тиски

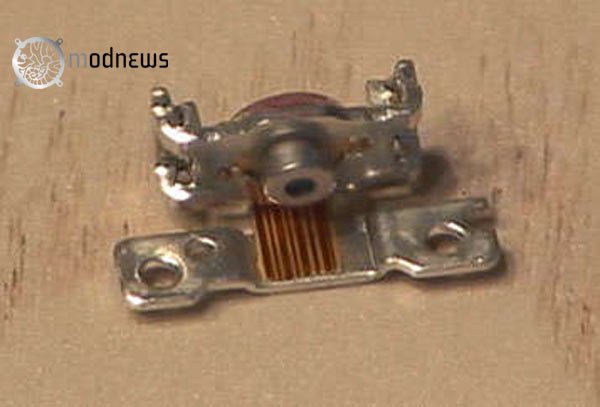

Вынимаем диод из Blu-Ray. Обнаружить диод blu-ray несложно. Нужно открутить пару винтов и отрезать плоский кабель. После того, как вы вынете лазерную установку, необходимо будет счистить старый клей и с помощью ювелирной отвертки АККУРАТНО соскрести ненужное с диода.

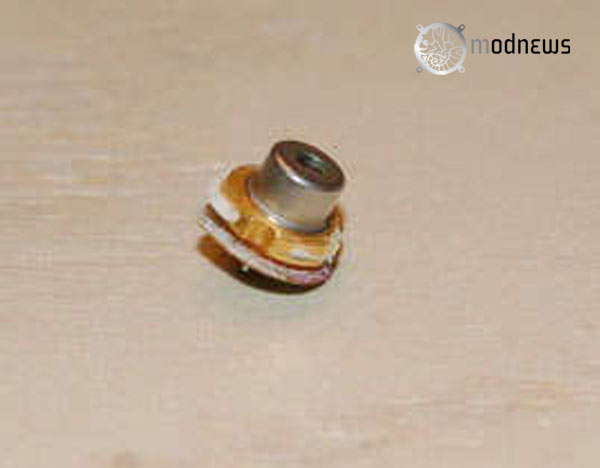

Отпаиваем диод Blu-Ray. Это должно быть проделано с большой аккуратностью, а также парой хороших очков для чтения или увеличительного стекла. Быстрыми касаниями паяльника снимите припой с небольшой платы и самой платы. Таким образом у вас должен остаться чистый лазерный диод. Следуя схеме, припаиваем два провода. Один — к заземлению (верхний контакт), другой — к лазерному диоду (слева, если смотреть на светодиод сзади).
Теперь с помощью плоскогубцев или губок тисков нужно поместить диод Blu-Ray в корпус лазера Aixiz. ВНИМАНИЕ: прикрепление проводов к зажиму 9-вольтовой батареи можно делать только тогда, когда вы подвели проводки к батарейному отсеку. Диод должен свободно входить в корпус. Затем привариваем минусовый провод к переключателю, а провод от другой ножки переключателя — к черному проводу на девятивольтной защелке. Затем припаиваем плюсовый провод диода к одному концу резистора, а провод от девятивольтной защелки — к другому концу резистора. С помощью термоклея или эпоксидки фиксируем корпус Aixiz на лампочке.

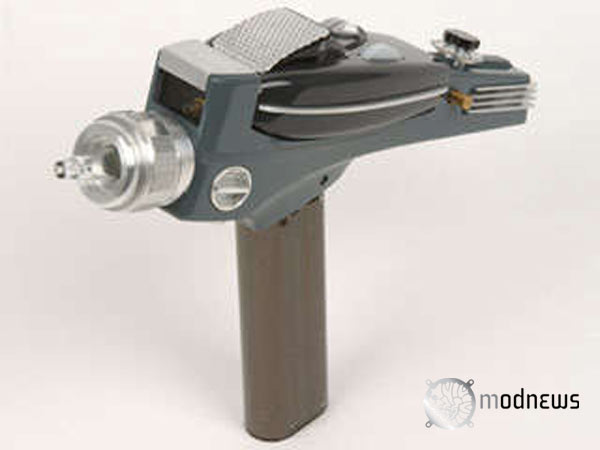

Немного изменим фазер. Он легко разбирается, если открутить пару винтиков и снять лампочку.
Сохраните корпус лампочки, так как он будет держать диод! Выньте обе батарейки AA. Снимите и переместите печатную плату, чтобы она не мешала. Снимите пусковую кнопку. Возможно, придется задействовать дремель, чтобы переключатель и Blu-Ray диод поместились внутри. Установите лампочку, диод и аккуратно расположите провода. Прикрепите переключатель и вставьте девятивольтную батарею. Обратите внимание на то, что батарея едва влезает в корпус. Закройте фазер и прикрутите болты. Пришло время испытать лазерный фазер Blu-Ray! Приятного веселья!
